Dreidimensionale fünfachsige Laserschneidemaschine
Produktdetails
Produktdetails
Die 3D 5-Achs-Laserschneidemaschine kann nicht nur die dreidimensionalen Schnittprobleme verschiedener Metallwerkstücke problemlos lösen, sondern auch zum Flachplattenschneiden eingesetzt werden. Die Operation ist einfach. Hohe Kostenleistung und kann in Chargen hergestellt werden.
Die dreidimensionale fünfachsige intelligente Laserschneideausrüstung ist mit einem vollfunktionalen hochzuverlässigen CNC-System, einem eigenständig entwickelten leistungsstarken leichten Schneidkopf und einer eigenständig entwickelten hochbequemen Online-Modifikationssoftware ausgestattet. Es verfügt über eine Vielzahl von Spezifikationen und vielfältige mechanische Strukturen sowie eine leistungsstarke Expertenprozessdatenbank.
 Rundes Rohr |
 Kanal |
 Breiter Flansch |
 Quadrat/Rohr |
 Winkel |
 Andere Formen |
Die 3D-Fünf-Achs-Laserschneidemaschine ist für Kunden im Bereich Bearbeitungsstationen, Form- und Werkzeugprototyping sowie Automobilteile konzipiert, um die 3D-Schneidbedürfnisse verschiedener Metallwerkstücke zu lösen. Es verfügt über eine ausgiebige Struktur für gute Offenheit, hohe Stabilität, Kompaktheit und einfache Bedienung und Wartung und eignet sich für Prototypen und Massenproduktion.

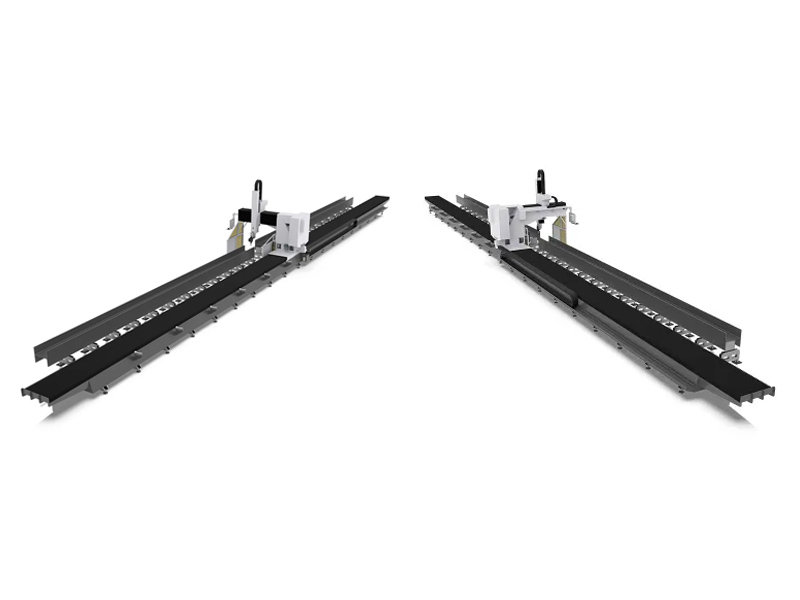

Das Verarbeitungsformat kann angepasst werden, mit vier Spezifikationen von 3m × 1,5m, 4m × 2m, 4m × 2,5m und 6m × 2m. Dreh-, Translations- oder Festtische können je nach Kundenbedürfnissen ausgewählt werden.
3D Fünf-Achs-Laserschneidemaschine ist für Automobile, Luft- und Raumfahrt, Formen, Haushaltsgeräte, Maschinenbau, Schiffe, Hardware, Dekoration, medizinische Ausrüstung, Fitnessgeräte und andere Industrien geeignet.
Maschinenbett
Das Bett nimmt eine geschweißte Struktur an, die nach dem Glühen einer rauen Bearbeitung unterzogen wird, gefolgt von einer Vibrationsalterungsbehandlung und dann fertig ist. Dieser Prozess eliminiert Schweißen- und Bearbeitungsspannungen vollständig, bietet eine ausgezeichnete Steifigkeit, hohe Präzision und gewährleistet einen langfristigen deformationsfreien Einsatz.

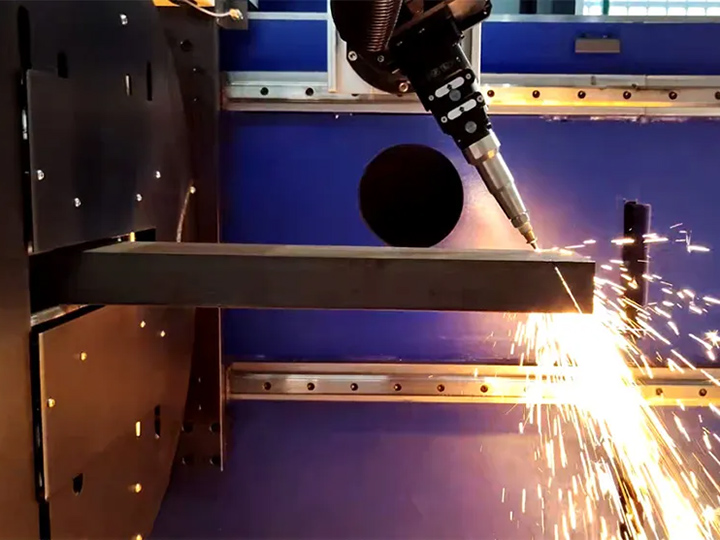

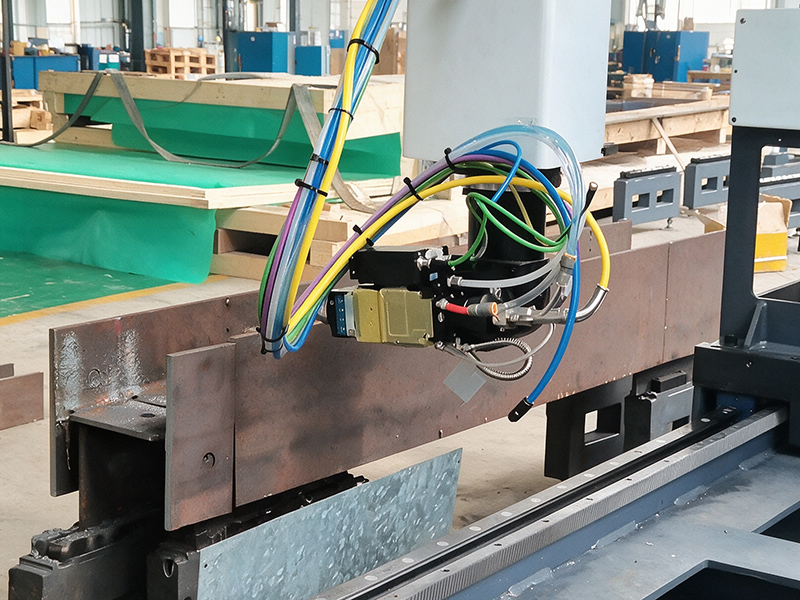

Schneidkopf
Der dreidimensionale Kopf realisiert nx360° unendliche Drehung und ist sehr effizient. Neben dem dreidimensionalen Schneiden von Werkstücken kann es auch zum Flachplattenschneiden verwendet werden. Gleichzeitig kann das Schweißmodul auf dieser Plattform geschaltet und zu einer Laserschweißplattform erweitert werden, um mehrere Funktionen in einer Maschine zu erreichen. 24-Stunden ununterbrochene stabile Produktion, geeignet für die Massenproduktion
Das echte 3D
Bei herkömmlichen Gelenkmanipulatoren sind die Gelenkachsen miteinander verbunden und von der festen Basis des Manipulators bis zum Bearbeitungskopf aufeinander angeordnet. Genauigkeitsfehler werden sich ansammeln, was zu einer geometrischen Zunahme der Fehler im fertigen verarbeiteten Produkt führt. Die Achsen der dreidimensionalen Fünfachs-Bearbeitungsmaschine sind unabhängig voneinander und gewährleisten langfristig hohe Geschwindigkeit und hochstabiles Schneiden.

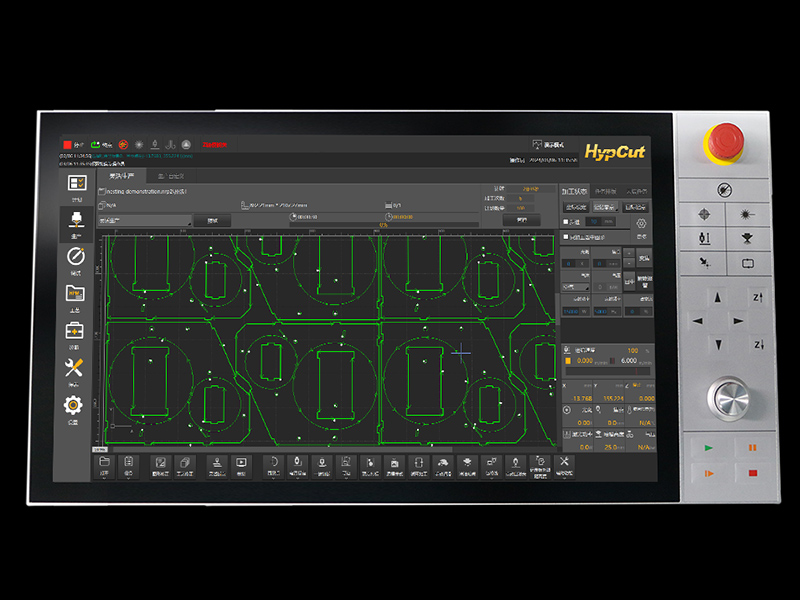

Steuerungssystem
FSCUT CNC-System, eine leistungsstarke maßgeschneiderte CAD/CAM-Offline-Programmiersoftware mit präziser Simulation, intelligentem Pfad, intelligenter Punktion und anderen Funktionen für eine schnelle Programmierung. Hochleistungsstarker Antrieb, kombiniert mit hochpräzisen importierten Getriebeteilen, beträgt die Positionierungsgenauigkeit der Werkzeugmaschine ±0,04 mm.

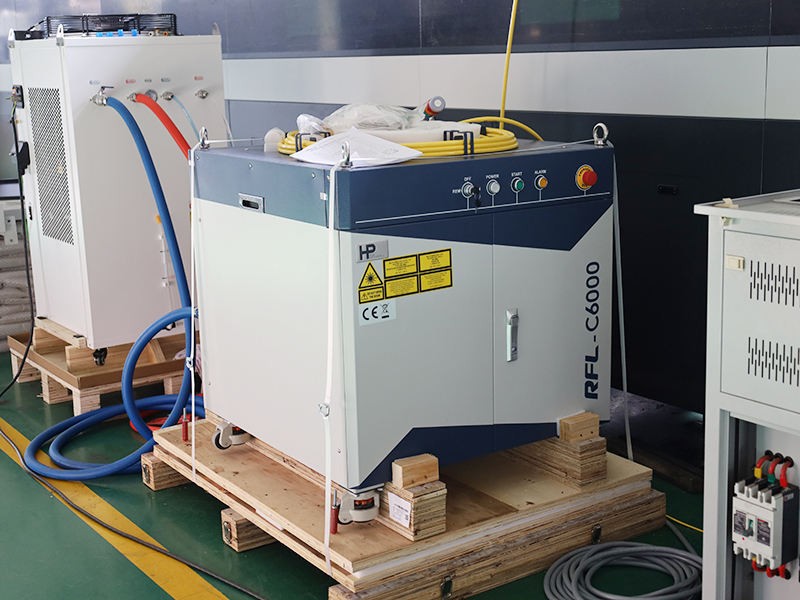

Laserquelle
Unser Faserlaserquellen-Sortiment umfasst renommierte Marken wie Raycus (China), n-Light (USA) und IPG (Deutschland), mit Leistungen von 1000W bis 20.000W.
Wir bieten eine Faserlaserquelle mit einem konstanten Strahlparameterprodukt (BPP) über den gesamten Leistungsbereich an, was eine gute Strahlqualität mit einer kleinen Spotgröße gewährleistet.
Technische Spezifikationen der dreidimensionalen fünfachsigen Laserschneidemaschine
| Artikel | Wert |
| Rohr Schneidlänge | 3000-12000 mm |
| Rohrgröße | 100*100-1000*600 mm |
| Positionierungsgenauigkeit | ±0.03 mm |
| Positioniergeschwindigkeit | 60 m/min |
| Laserleistung | 12000-30000 W |
| Wiederholte Positionierungsgenauigkeit | ±0.01 mm |
