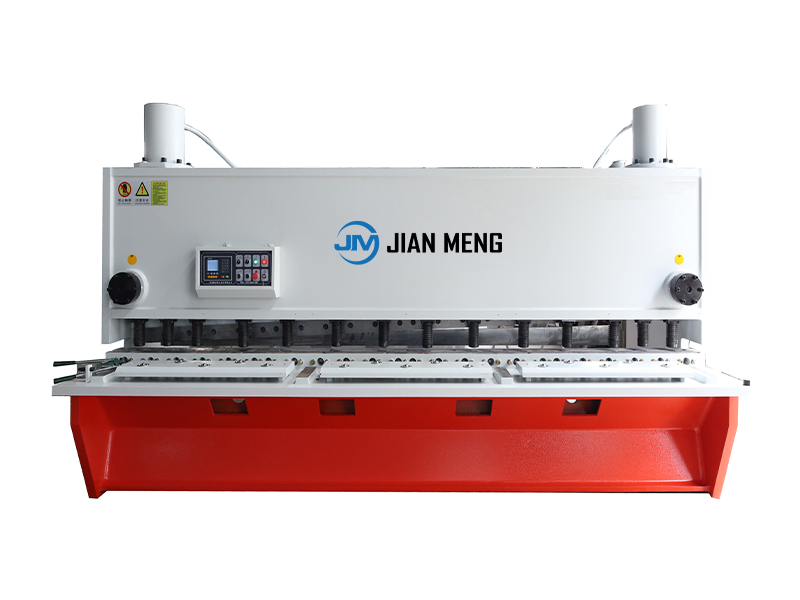

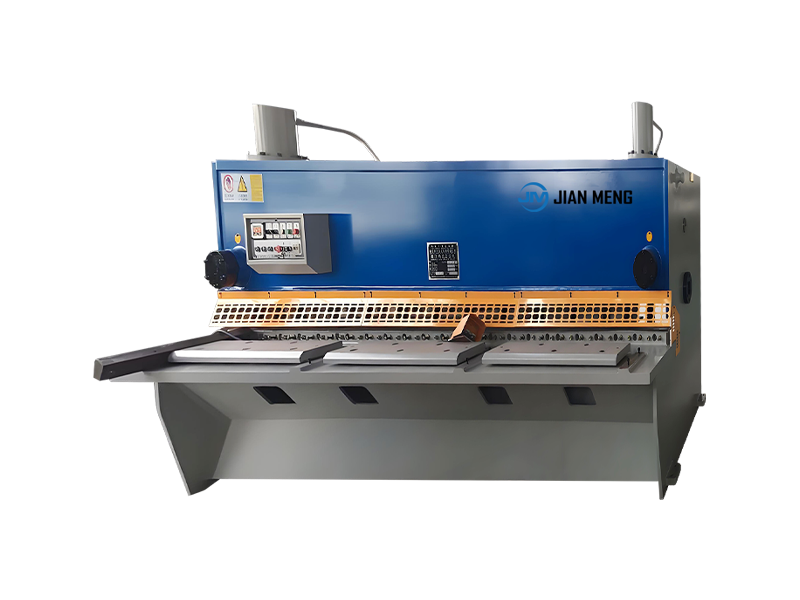

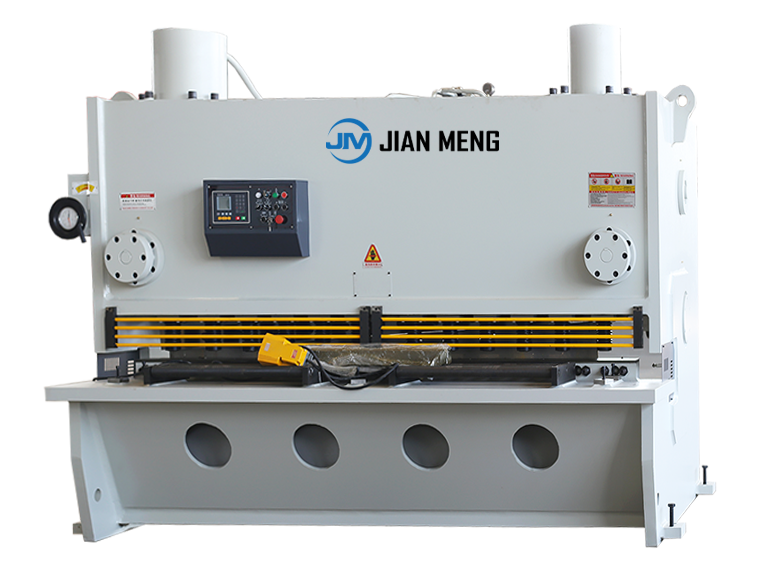

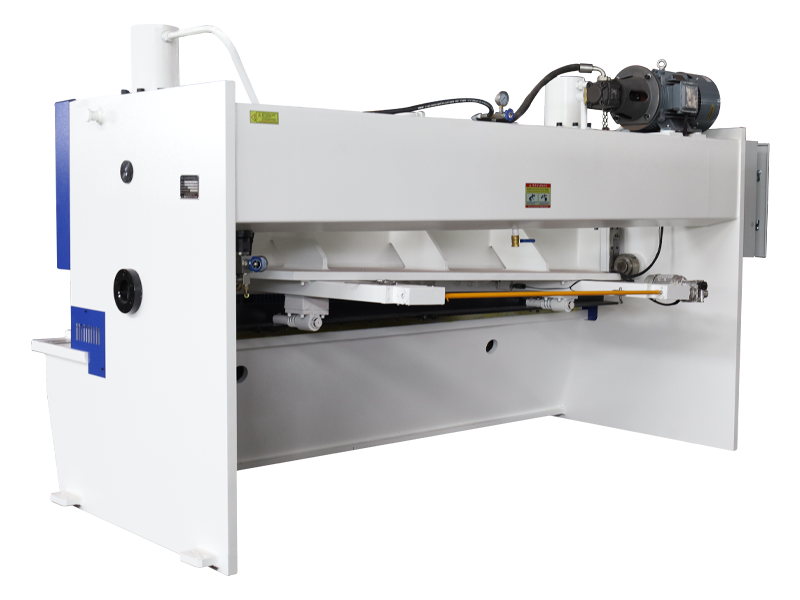

Hydraulische Guillotine Schermaschine
Produktdetails
Die Jianmeng hydraulische Guillotine-Schermaschine ist eine beliebte Wahl für Benutzer geworden, um Blech aufgrund seiner verstellbaren Klingenfreiheit und Winkel zu schneiden.
Video ansehenProduktdetails
|
|
 |
Der Jianmeng QC11K hydraulische Guillotine-Schermaschine ist eine beliebte Wahl für Benutzer geworden, um Blech aufgrund seiner verstellbaren Klingenfreiheit und Winkel zu schneiden.
Bei dem Schneiden von Blechen mit einer Dicke von mehr als 13 Millimetern hat Guillotinenschär viele Vorteile gegenüber anderen Arten von Scherschneidmaschinen, einschließlich Preisrabatte und hoher Schneidgenauigkeit.
Spannungsanalyse und Finite Element Analyse
Mit der CAE-Software SOLIDWORKS können die linearen statischen Strukturen, Spannungen und Verformungen der Rahmen von Biegemaschinen und Laserschneidemaschinen analysiert werden. Daher ist FEA sehr sinnvoll für Situationen mit komplexen Strukturen, hochkomplexen Belastungen, transienter Modellierung und Kombinationen der oben genannten Faktoren.
CNC-System
ESTUNE21S CNC-System
Hochauflösender Hydraulikbildschirm
Regeln gewöhnlicher Motoren und Frequenzumrichter
Intelligente Positionierung auf X-Achse
Mehrstufige Programmierung, 40 Programme mit jeweils 25 Schritten
Eingebaute Zeitrelaisfunktion
Schaltfunktion mit einem Klick
Einseitige Positionierungsfunktion
Sicherung und Wiederherstellung von Parametern mit einem Klick
Chinesisch und Englisch
Metrisches System

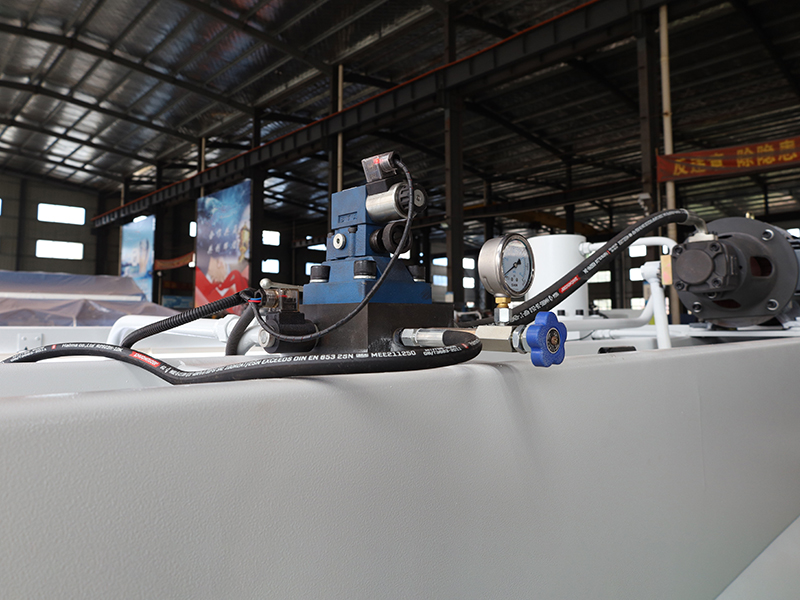

Hydraulische Ventilgruppe
Diese Maschine nimmt markierte Hydraulikventilgruppe an.
Aufgrund seiner Öldrucküberlastungsschutzfunktion treten Ölleckagen und Ventilverstopfungen selten auf.
Die Öldrucküberwachung in Echtzeit sorgt für einen reibungslosen Ölfluss und einen stabilen Betrieb der Ausrüstung.

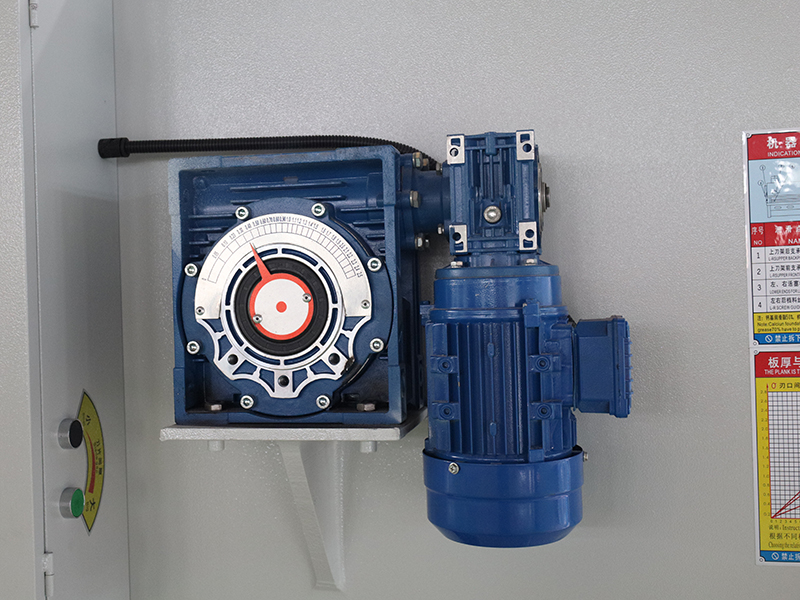

Automatische Winkelverstellung
Elektrische Schneidwinkeleinstellungsvorrichtung, keine manuelle Einstellung erforderlich, passt den Schneidwinkel automatisch entsprechend der Dicke des Bogens an.
Rückmesser
Einer der wichtigen Faktoren bei der Scherfähigkeit ist die Konstruktion und Stabilität des hinteren Stoppematerials.
Hochwertiges Schneiden kann nur mit ausgezeichneten Produkten, Stabilität und präzisem Rückschritt erreicht werden.
Die Bewegung des hinteren Anschlagsystems der Hochgeschwindigkeitskugelschraube wird auch durch Linearführungen unterstützt, die dem hinteren Anschlag helfen, eine längere Lebensdauer, eine höhere Empfindlichkeit und eine verbesserte Widerstandsfähigkeit gegen jede Kollision zu erreichen.

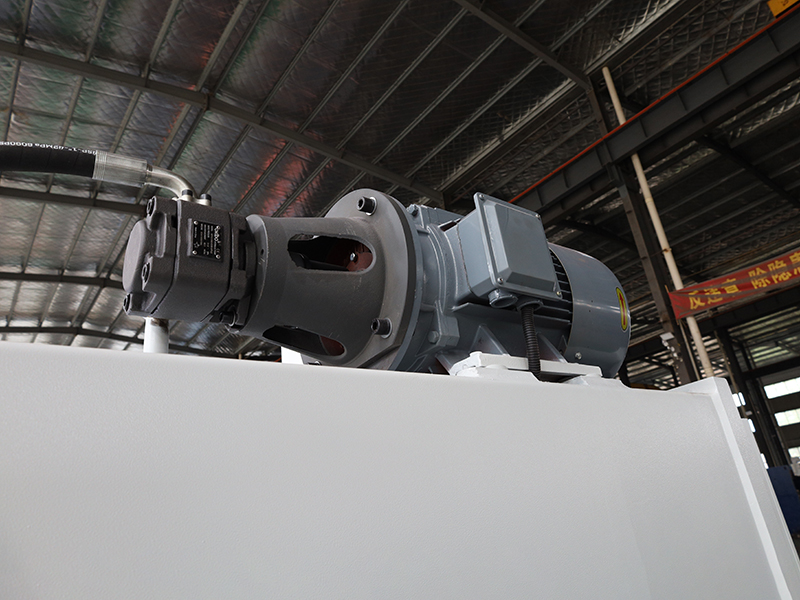

Hauptmotor
Der Einsatz von Markenmotoren erhöht die Lebensdauer der Maschine und hält sie in einer geräuscharmen Umgebung betrieben.
Das Leistungsniveau und die Installationsgröße des Motors entsprechen den IEC-Normen, was es sehr einfach zu bedienen und zu warten macht.
Wir haben die Möglichkeit, die Leistung und Spannung der Maschine anzupassen, um die spezifischen Spannungsanforderungen des Standorts des Kunden zu erfüllen.
Technische Spezifikationen
|
Einheit |
Schneiddicke mm |
Schneidbreite mm |
Schlaganfall Zeiten Min-1 |
Rückmaterial Reisen mm |
Hauptmotorleistung Leistung kW |
Scherwinkel ° |
Äußere Dimensionen mm |
Gewicht t |
| 6×2500 | 6 | 2500 | 12 | 20-600 | 7.5 | 30′-2° | 3300×1580×2010 | 5 |
| 6×3200 | 6 | 3200 | 10 | 20-600 | 7.5 | 30′-2° | 4000×1680×2010 | 6.4 |
| 6×4000 | 6 | 4000 | 9 | 20-600 | 11 | 30′-2° | 4810×1730×2075 | 8.1 |
| 8×2500 | 8 | 2500 | 11 | 20-600 | 11 | 30′-2° | 3300×1600×4810 | 5.6 |
| 8×3200 | 8 | 3200 | 10 | 20-600 | 11 | 30′-2° | 3880×1630×2010 | 6.8 |
| 8×4000 | 8 | 4000 | 8 | 20-600 | 15 | 30′-2° | 4810×1800×2125 | 9.8 |
| 10×3200 | 10 | 3200 | 8 | 20-600 | 15 | 30′-2° | 3975×1800×2205 | 8.9 |
| 12×2500 | 12 | 2500 | 8 | 20-800 | 15 | 30′-2°30′ | 3275×1825×2180 | 8 |
| 12×3200 | 12 | 3200 | 7 | 20-800 | 15 | 30′-2°30′ | 3975×1860×2295 | 9.5 |
| 12×4000 | 12 | 4000 | 7 | 20-800 | 22 | 30′-2°30′ | 4880×2100×2460 | 14 |
| 16×2500 | 16 | 2500 | 7 | 20-800 | 22 | 30′-2°30′ | 3315×1950×2345 | 10.9 |
| 16×3200 | 16 | 3200 | 6 | 20-800 | 22 | 30′-2°30′ | 4015×2000×2350 | 13.4 |
| 20×2500 | 20 | 2500 | 6 | 20-800 | 30 | 30′-2°30′ | 3435×2220×2470 | 15.3 |
| 20×3200 | 20 | 3200 | 5 | 20-800 | 30 | 30′-2°30′ | 4235×2220×2470 | 18 |
| 25×3200 | 25 | 3200 | 5 | 20-800 | 45 | 30′-3° | 4715×2380×2965 | 24 |
| 25×4000 | 25 | 4000 | 4 | 20-800 | 45 | 30′-3° | 5110×2590×3200 | 31 |
| 25×6000 | 25 | 6000 | 5 | 20-1000 | 37*2 | 30′-3° | 7515×2965×3740 | 55.5 |
| 30×2500 | 30 | 2500 | 4 | 20-1000 | 55 | 30′-3°30′ | 3755×2500×3000 | 27 |
Optionales Upgrade
Pneumatische hintere Unterstützung

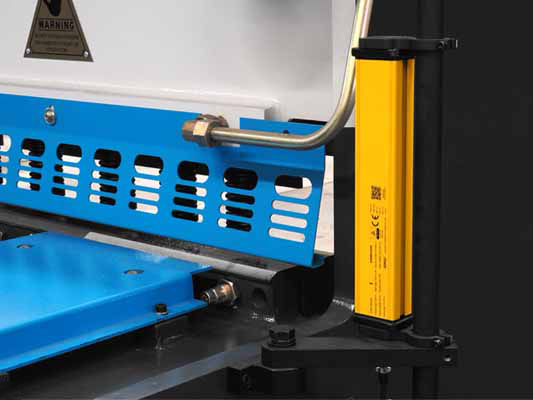

Schutzeinrichtung

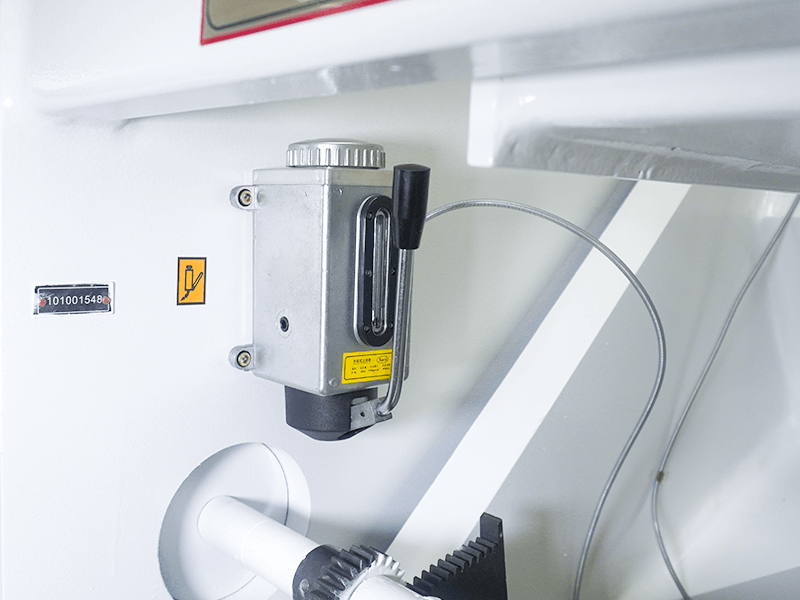

Schmiergerät
Hydraulisches Ölkühlgerät
