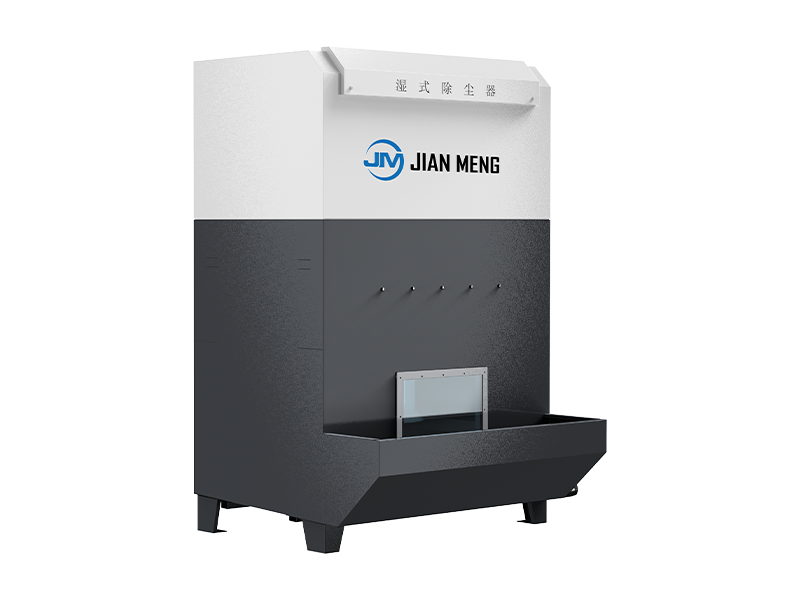

Der XDP-WDC ist ein Nassfiltrationsstaubsammler, der für industrielle Prozesse entwickelt wurde, bei denen klebrige, feuchte oder brennbare Stäube erzeugt werden. Er kombiniert einen hohen Luftstrom (2644–10562 m³/h) mit einer Wasserfilmfiltration, um 3–30 µm Partikel und ≥90 % der Partikel >10 µm zu erfassen.
Die Maschine kann in der Metallbearbeitung, Beschichtung, Lackierung / Veredelung, chemischer Verarbeitung, Pigment- und Glasurproduktion angewendet werden - jeder Prozess, der feuchte, klebrige oder brennbare Luftpartikel erzeugt.

Arbeitsprinzipdes Nassstaubsammelsystems

Unter dem vom Lüfter erzeugten Negativdruck gelangt das staubgeladene Gas in das Wasserfiltrationsmodul und kommt in engen Kontakt mit der Flüssigkeit (typischerweise Wasser). Durch Trägheitsschlag zwischen Wassertröpfchen und Staubpartikeln und anderen Sammelmechanismen erfasst das Gerät flüssige oder feste Partikel mit Durchmessern in der3 bis 30 μmBereich und entfernt auch einige gasförmige Schadstoffe. Das Wasser wird durch den Gasstrom nach oben getragen; in Kombination mit der Blender- und Entdämpfungseinheit erfolgt eine Gas-Flüssigkeit-Trennung und die Flüssigkeit kehrt in den Tank zurück, wodurchpumpenfreie Wasserrückführung . Das System erreicht eine Reinigungseffizienz von ≥90% für Partikel größer als 10 μm.

Leistungsmerkmale
Pumpenfreies Wasserfilm-Design — ohne Umlaufpumpe betrieben, wodurch der Energieverbrauch geringer ist und Ausfallpunkte reduziert werden;
Hybrid-Nass-Wascher-Funktionen — kombiniert die Vorteile von Tauch- und Selbstaufnahmewassern für eine hohe Staubentfernungseffizienz;
Niedriger Widerstand & Anti-Verstopfung — für einen geringen Druckabfall und eine reduzierte Blockierneigung ausgelegt;
Breite Staubbehandlungsfähigkeitgeeignet für Gasströme mit hoher Temperatur und hoher Luftfeuchtigkeit, Stäube mit hohem elektrischen Widerstand und brennbare/explosive Staubgase;
Kombinierte Staub- und Gasbehandlung — während der Entfernung von Partikeln kondensiert das System auch Wasserdampf und entfernt bestimmte gasförmige Verunreinigungen, wodurch gleichzeitige Kühlung und Reinigung gewährleistet wird.

Geräteprinzip

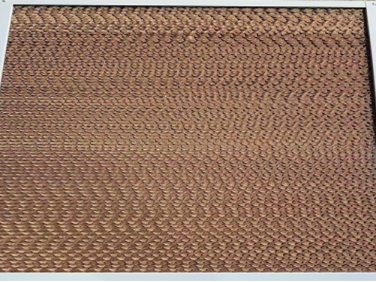

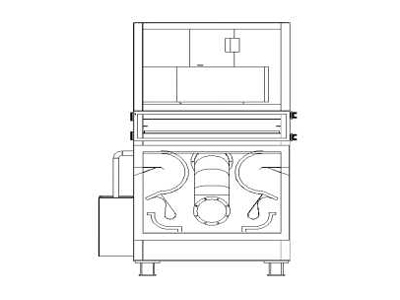

Wenn staubgeladenes Gas durch den Lüfter in den Kollektoreinzug gezogen wird, dreht sich der Strom und trifft auf die Wasseroberfläche; Größere Partikel fallen direkt ins Wasser. Feinere Partikel werden mit dem Gas durch den S-förmigen Kontraktions-Expansionskanal geführt, der zwischen Flügelreihen gebildet ist, wo die lokale Geschwindigkeit zunimmt und der Gasstrahl Wasser mitnimmt, wodurch reichliche Spritze, Blasen und feiner Nebel für einen verstärkten Gas-Flüssigkeitskontakt erzeugt werden. Im S-förmigen Kanal erzeugt der plötzliche Richtungswechsel Zentrifugalkräfte, die Partikel in Richtung Außenwand werfen, während die feinen Partikel vom Wassernebel erfasst werden. Nach dem Verlassen des S-förmigen Kanals gelangt das Gas in die Entfernungskammer, wo seine Geschwindigkeit abnimmt; Blender (Entstaubelemente) trennen zentrifugal mitgeführte Tröpfchen ab, die fallen und den gesammelten Staub wegwaschen. Das Wasser kehrt dann in den Speicherbehälter zurück. Das gereinigte Gas wird vom Lüfter abgegeben und der Schlamm wird regelmäßig oder kontinuierlich über das Schlammentladungsventil entfernt.
