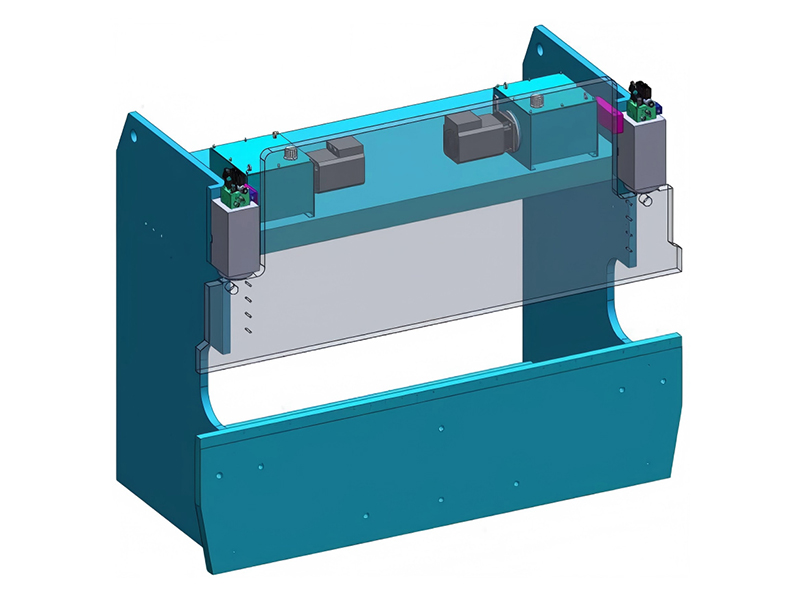

Spannungsanalyse und Finite Element Analyse

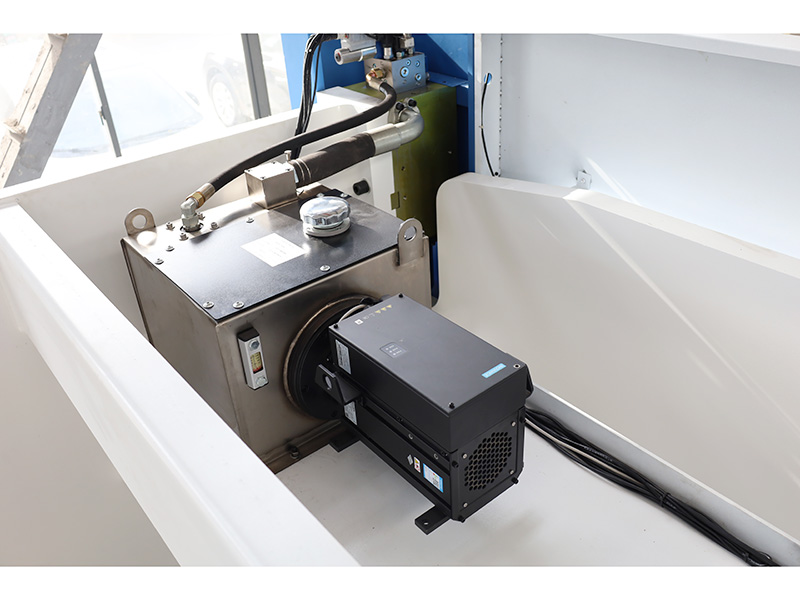

Das Dual-Servo-Öl-elektrische Hybridsystem (geeignet für unsere Öl-elektrische Hybrid-CNC-Biegemaschine) steuert die schnellen Abwärts-, Biege- und Rückwärtsbewegungen von Y1 und Y2 durch eine Reihe von linken und rechten Servomotoren und Servopumpen. Die Wirkung ist schnell und stabil, und die Reaktionsgeschwindigkeit übersteigt die der proportionalen Ventilsteuerung erheblich. Gleichzeitig hat das System die Eigenschaften von geringem Lärm und hoher Effizienz.

CNC-System

Ohne Zweifel ist der Controller das Gehirn der gesamten Maschine.

Wir bieten mehrere Marken von Controllern an: Laimore, Delem, ESA und Cybelec

Diese Controller werden aus den Niederlanden, Italien und der Schweiz importiert.

Dieser Algorithmus optimiert den Biegezyklus, verkürzt die Einrichtungszeit der Arbeitsschritte und verbessert die Gesamteffizienz des Biegeprozesses, insbesondere in Chargenverarbeitungsszenarien.

Darüber hinaus kann das System auch die Bearbeitung von 2D- und 3D-Grafiken unterstützen.

Hydraulisches System

Das hydraulische Steuersystem nimmt elektro-hydraulische Servo- und synchrone Konstruktion mit sehr kleinem Abstand zwischen Hydraulikzylindern an.

Es hat eine starke anti-exzentrische Lastkapazität, eine hochpräzise Synchronisation, ein professionelles Leistungsdichtverhältnis und niedrige Kosten.

Der Druck des Hydrauliksystems kann entsprechend spezifischen praktischen Bedürfnissen eingestellt werden, um den Anforderungen an Biegekraft gerecht zu werden.

Das Hydrauliksystem von Jianmeng ist mit einem Filtersystem ausgestattet, um die Reinheit des Hydrauliköls zu verbessern und die Ausfallrate zu reduzieren.

Schnelle Klemmen

Die obere Matrize verfügt über eine präzise schnelle Klemmfunktion für einen einfachen Matrizenwechsel und erhöht die Produktionseffizienz.

Zwei V-Matrizen haben ein einfaches Design für einen einfachen Werkzeugwechsel und bieten hohe Härte, Zähigkeit und Verschleißbeständigkeit.

Das Biegewerkzeug unterliegt einer einheitlichen Wärmebehandlung für eine lange Lebensdauer und hohe Präzision, wodurch Korrekturschritte und Verarbeitungskosten reduziert werden. Wärmebehandelte Formen bieten eine höhere Haltbarkeit als Standardformen.

Rückmesser

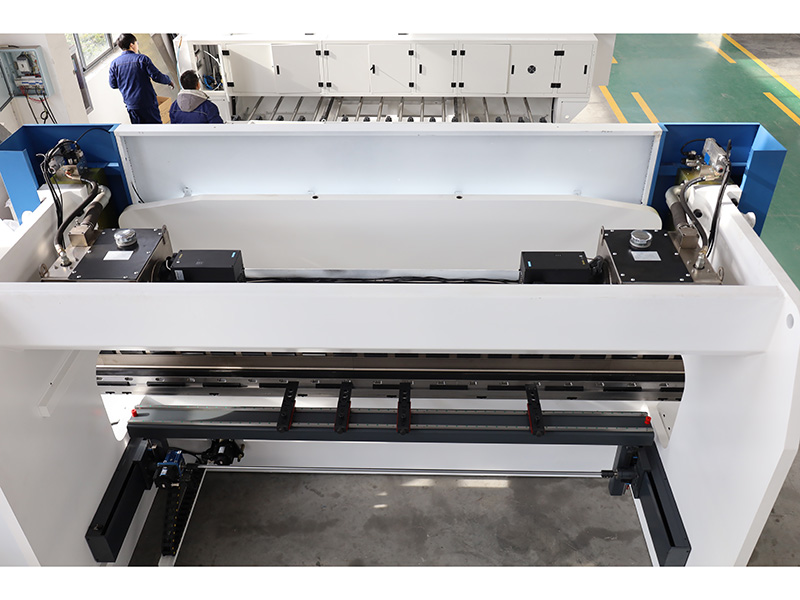

Um die Genauigkeit der X-Achsbewegung zu gewährleisten, verwenden wir importierte Kugelschrauben und doppelte Linearführungen anstelle herkömmlicher Schrauben, wodurch die Genauigkeit und Konsistenz des Herstellungsprozesses verbessert wird.

Wir haben einen synchronen Rollenmechanismus installiert, der durch einen Servomotor anstelle eines Schrittmotors für den hinteren Block gesteuert wird.

Diese Aktualisierung hat unsere betriebliche Kontrolle und Genauigkeit verbessert.

Krönung

Unser selbst entwickeltes System berechnet Kompensationswerte basierend auf der Gesamtdeformation des Schiebers und des Arbeitstisches und verbindet die Verformungskurve des Bettkörpers nahtlos mit der Kompensationskurve, wodurch ausgezeichnete Geradheit und Winkelkonsistenz des Produkts gewährleistet werden.

Stanze & Werkzeuge

Die Auswahl der geeigneten Pressbremsstangen und -matrizen ist ein entscheidender Aspekt, den Sie vor der Bestellung berücksichtigen sollten. Die richtige Kombination von Stanz und Matrize ist für die gewünschte Biegeform unerlässlich. Wir bieten eine breite Palette an Werkzeugoptionen, die auf die vielfältigen Biegeforderungen unserer Kunden zugeschnitten sind.
