In der Ära der fortschrittlichen Fertigung dienen Kraftformmaschinen als Kernverträge für die präzise Metallplastikverformung und ermöglichen die Herstellung von netzförmigen oder nahe netzförmigen Komponenten mit hoher Effizienz, Wiederholbarkeit und Materialnutzung (> 95%). Im Gegensatz zu subtraktiven Prozessen (z. B. Bearbeitung), die Abfall erzeugen, nutzt die Kraftformung kontrollierte mechanische Kraft, um Bleche, Spulen oder Profile neu zu formen - in Übereinstimmung mit den Anforderungen der Branchen, die Nachhaltigkeit und Kostenoptimierung priorisieren. Dieser technische Überblick analysiert systematisch die Technologie der Kraftformmaschinen, einschließlich ihrer Klassifizierung, technischer Kernforderungen, industrieller Anwendungen und zukünftiger Trajektorien, mit Schwerpunkt auf quantifizierbare Leistungsmetriken und technische Prinzipien.
1. Definition & Kerntechnische Grundsätze von Kraftformmaschinen

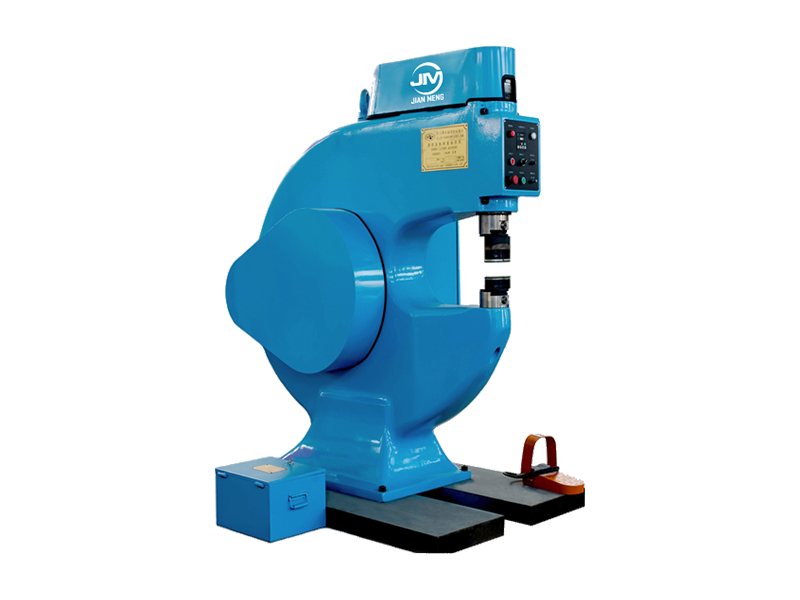

Kraftformmaschinen sind automatisierte oder halbautomatische Geräte, die entworfen sind, um metallische Materialien (Blech, Spule oder extrudierte Profile) über einen Kunststoffstrom zu verformen - ohne Zusatz oder Entfernung von Material. Ihr Betrieb wird von drei grundlegenden Ingenieurprinzipien geregelt:
- Dehnungskontrolle: Einheitliche Verformung (Dehnungsvariation <5% für kritische Komponenten) aufrechterhalten, um Mängel (z. B. Falten, Hals, Springback) zu vermeiden.
- Kraft-Geschwindigkeits-Synchronisierung: Die Anpassung der angewandten Kraft (1-10.000 kN) und der Verformungsgeschwindigkeit (0,1-30 m/min) an Materialeigenschaften (z. B. Ausbeutefestigkeit, Ductilität) - z. B. Hochfester Stahl (AHSS) erfordert langsamere Geschwindigkeiten (0,5-2 m/min), um Risse zu verhindern.
- Dimensionspräzision: Erzielung enger Toleranzen (typischerweise ±0,01-0,1 mm für Industriemaschinen) durch geschlossene Rückkopplungssteuerung (z.B. CNC, Servoantriebe).
Kraftformmaschinen werden nach ihrem Verformungsmechanismus kategorisiert, die jeweils für spezifische Werkstückgeometrien, Materialtypen und Produktionsmaßstaben optimiert sind. Im Folgenden finden Sie eine technische Aufschlüsselung der gängigen Typen, einschließlich ihrer Arbeitsprinzipien und Kernleistungsparameter:
2.1 Rollenformmaschinen
Arbeitsprinzip: Biegt Metallspulen (Breite: 50-2.000 mm) oder Bleche kontinuierlich durch eine Reihe von präzisionsbearbeiteten Rollen (typischerweise 6-24 Rollenpaare). Jede Rolle bewirbt eine inkrementale Biegung (1-5° pro Durchgang), bis das endgültige Querschnittsprofil erreicht ist.
Kerntechnische Spezifikationen:
- Produktionsgeschwindigkeit: 5-30 m/min (variiert je nach Materialdicke: 0,3-6 mm für Stahl, 1-10 mm für Aluminium).
- Profiltoleranz: ±0,05-0,2 mm (kritisch für Verriegelungskomponenten wie Strukturbolzen).
- Rollenmaterial: H13 heißer Werkzeugstahl (für Verschleißbeständigkeit; Lebensdauer: 500.000+ Meter für milden Stahl).
Hauptvarianten:
- Kaltwalzformung: Betrieb bei Raumtemperatur (ideal für milden Stahl, Aluminium) - dominierend im Bau- und Automobilindustrie.
- Warmwalzformung: 500-900 ° C (für hochfeste Legierungen wie Q960-Stahl) - in schweren Maschinenrahmen verwendet.
2.2 Stretch Formmaschinen
Arbeitsprinzip: Klemmt Metallrohlinge (Größe: 0,5–12 mm dick, bis 3 m × 6 m) an den Kanten und streckt sie (Zugspannung: 5–25%) über eine starre Matrize (aus Aluminiumlegierung oder Stahl), um komplexe gekrümmte oder zusammengesetzte Konturen zu bilden.
Kerntechnische Spezifikationen:
- Maximale Zugkraft: 10–500 kN (über hydraulische/pneumatische Systeme einstellbar).
- Dehnungseinheitlichkeit: ±2% (kritisch für Luft- und Raumfahrtkomponenten, um Ermüdungsfehler zu vermeiden).
- Matrizenkompatibilität: Austauschbare Matrizen (für schnellen Produktwechsel; <30 Minuten für kleine Matrizen).
Schlüsselanwendungen Treiber: Ausgezeichnet sich bei der Formung von Faltenarmen, hochpräzisen Teilen (z. B. Flugzeugflügelhaut, Automobildachschienen), bei denen herkömmliches Biegen keine glatte Krümmung erreicht.
2.3 Hydroforming Maschinen
Arbeitsprinzip: Verwendet Hochdruck-Hydraulikflüssigkeit (10-100 MPa), um Metallbleche / Rohre gegen eine Matrizenhöhle zu pressen, die die Bildung komplexer, hohler oder asymmetrischer Formen ermöglicht.
Kerntechnische Spezifikationen:
- Flüssigkeitsdruckregelung: ±0,5 MPa (für eine konsistente Wanddicke - Ziel: <10% Dickenvarianz).
- Zykluszeit: 30-180 Sekunden pro Teil (variiert je nach Komplexität des Teils).
- Materialkompatibilität: Ductile Metalle (Aluminium, Kupfer, kohlenstoffarmer Stahl) und fortgeschrittene Legierungen (z.B. Ti-6Al-4V für die Luft- und Raumfahrt).
Hauptvorteil: Eliminiert Schweißnähte (im Vergleich zu montierten Komponenten) und verbessert die strukturelle Integrität um 20-30%.
2.4 Blech Presse Bremse Formmaschinen
Arbeitsprinzip: Verwendet einen hydraulischen/pneumatischen Stempel (Kraft: 10–2.000 kN), um ein Blech gegen eine V-förmige oder kundenspezifische Matrize zu drücken, wodurch lineare Biegungen (Winkelbereich: 0–180°) entstehen.
Kerntechnische Spezifikationen:
- Biegetoleranz: ±0,1° (für Präzisionsteile wie elektrische Gehäuse).
- Kehltiefe: 100-1.500 mm (bestimmt die maximale Teillänge).
- Automatisierungsstufe: CNC-gesteuert (bis zu 12 Achsen) für mehrbügige Teile (z.B. Blechhalter mit 5+ Biegungen).
3. Technische Fortschritte: Automatisierung & Industrie 4.0 Integration
Moderne Kraftformmaschinen haben sich über den mechanischen Betrieb hinaus entwickelt, angetrieben durch Automatisierung und Digitalisierung, um den Anforderungen der High-Mix-Produktion zu begegnen.
3.1 Automatisierungstechnologien
- CNC-Steuersysteme: Ausgestattet mit fortschrittlicher CNC (z.B. Siemens Sinumerik, Fanuc 31i) zur Echtzeiteinstellung von Kraft, Geschwindigkeit und Rollen-/Matrizenposition. Ermöglicht:
- Programmspeicherung für 1.000+ Profile (Rollformung) oder Biegefolgungen (Pressbremsen).
- Fehlerkorrektur im Prozess (z.B. Kompensation der Rückfederung in AHSS durch Überbiegung um 1-3°).
- Servo-Antriebe: Ersetzen Sie Hydrauliksysteme in Präzisionsanwendungen (z. B. Stretchforming), reduzieren Sie den Energieverbrauch um 20-30% und verbessern Sie die Reaktionszeit (<50 ms).
- Automatischer Materialhandling: Integrierte Spulenzuführer, Roboterlader und Visionssysteme für:
- Null manueller Eingriff (24/7 Lichtauslaufproduktion).
- Materialausrichtungsgenauigkeit: ±0,05 mm (kritisch für die Rollenformung von Verriegelungsprofilen).
3.2 Industrie 4.0 Integration
Prädiktive Wartung: Sensoren überwachen Schlüsselparameter (z. B. Rollenschlitz <0,1 mm, Hydrauliköltemperatur 40–60°C) und verwenden KI-Algorithmen, um Komponentenausfälle (z. B. Rollenverschleiß, Dichtungsleckage) vorherzusagen.
- Echtzeit-Datenanalyse: IoT-angeschlossene Maschinen übertragen Produktionsdaten (OEE: Gesamteffizienz der Ausrüstung, Fehlerrate, Zykluszeit) an Cloud-Plattformen (z.B. MES: Manufacturing Execution Systems) zur Prozessoptimierung.
- Digitale Zwillinge: Virtuelle Repliken von Maschinen simulieren Produktionsläufe, um neue Profile (Rollenformung) oder Biegefolgungen (Pressbremsen) zu validieren, wodurch die Einrichtungszeit um 50% reduziert und der Materialabfall aus Versuchsläufen reduziert wird.
4. Industrielle Anwendungen nach Sektor
Kraftformmaschinen sind in der gesamten Fertigung allgegenwärtig, wobei jeder Sektor spezifische Technologien nutzt, um einzigartige Leistungsanforderungen zu erfüllen:
4.1 Bau und Infrastruktur
- Rollenformung: Herstellt Bauteile (z.B. C-Kanäle, Z-Purlins, Metalldachplatten) aus verzinktem Stahl (0,8-2,0 mm) oder Aluminium (1,0-3,0 mm). Schlüsseltrieber: Hohe Produktionsgeschwindigkeit (15–25 m/min) für großflächige Bauprojekte.
- Hydroforming: Erstellt maßgeschneiderte architektonische Elemente (z. B. gekrümmte Fassadenplatten, dekorative Geländer) aus Aluminiumlegierung 6063.
4.2 Automobil und Verkehr
- Rollenformung: Herstellt Automobilrahmenschienen (AHSS: 1,5-3,0 mm) und Türbalken - profitiert von hohem Festigkeit-Gewichtsverhältnis und niedrigen Kosten.
- Stretch Forming: Formt Aluminium-Dachplatten und Titan-Abgaskomponenten (für Hochleistungsfahrzeuge) — gewährleistet aerodynamische Präzision (Toleranz ±0,1 mm).
- Hydroforming: Herstellt komplexe Teile wie Motorwiegen und Kraftstoffschienen (Reduzierung der Teilezahl um 30-50% im Vergleich zu geschweißten Baugruppen).
4.3 Luft- und Raumfahrt und Verteidigung
- Stretch Forming: Kritisch für Titan (Ti-6Al-4V) und Aluminium-Lithium (Al-Li) Legierungskomponenten (z.
- Hydroforming: Formt Inconel 718 (eine Superlegierung auf Nickelbasis) für Strahlmotoren - hält hohen Temperaturen (bis 650 ° C) und Druck.
4.4 Konsumgüter und Geräte
Pressbremsformung: Herstellt Blechteile für Kühlschränke, Waschmaschinen und HVAC-Einheiten (Milchstahl 0,5-1,5 mm) — profitiert von einem schnellen Wechsel (10-15 Minuten) für eine geringvolumige, hohe Mischproduktion.
- Rollenformung: Herstellt Aluminiumprofile für Möbelrahmen und Geräteberäte (Geschwindigkeit: 8–15 m/min) — betont die Oberflächenverbindung (Ra <1,6 μm).
5. Zukünftige Trends in der Power Forming Technology
Die Entwicklung von Kraftformmaschinen wird durch Materialinnovation, Nachhaltigkeit und Fertigungsflexibilität angetrieben:
5.1 Kompatibilität mit mehreren Materialien und fortgeschrittenen Legierungen
- Entwicklung von Maschinen, die in der Lage sind, Verbundmetallhybride zu bilden (z. B. Kohlefaserverstärktes Polymer (CFRP), das an Aluminium gebunden ist) - erfordert kontrollierte Erwärmung (80-120 °C) und Niederdruckformung, um Verbunddelaminierung zu vermeiden.
- Verbesserte Prozesssteuerung für hochentropische Legierungen (HEAs) (z.B. CoCrFeMnNi) - Maschinen mit adaptiver Kraftrückkopplung (±1 kN), um ihre hohe Strömungsspannung (1.200-1.500 MPa) zu bewältigen.
5.2 Nachhaltige Fertigung
- Energieeffizienz: Servosysteme der nächsten Generation (z. B. Permanentmagnetmotoren) reduzieren den Stromverbrauch um 30-40% im Vergleich zu herkömmlichen Hydraulikmaschinen.
- Recyclingmaterial-Anpassung: Maschinen, die für die Formung von recyceltem Aluminium (z.B. AA3105) und Stahl (z.B. schrottbasierter Milchstahl) optimiert sind - mit angepassten Kraftparametern, um die Materialvariabilität zu berücksichtigen.
5.3 Hybridfertigung (Additive + Power Forming)
- Integration von 3D-Druck (additive Fertigung) mit Power Forming: 3D-gedruckte Vorformen (z.B. für Luft- und Raumfahrtbehälter) werden über Stretch/Hydroforming nachgeformt, um endgültige Dimensionen zu erreichen - reduziert Materialabfall um 60% im Vergleich zu vollständig additiven Teilen.
5.4 Kollaborative Robotik (Cobots)
- Cobots gepaart mit kleinen Kraftformmaschinen (z.B. Pressbremsen) für eine niedrige Menge, kundenspezifische Produktion (z.B. Prototypen von Automobilteilen) - ermöglicht eine sichere Mensch-Maschine-Zusammenarbeit (über Krafterfassungstechnologie) und senkt Arbeitskosten.
